HD 3G-SDI光端机

  HD 3G-SDI光端机，SDI高清监控专用，支持1080P(60HZ)/1080I/720P；适用于高清SDI监控系统及广电系统，带反向控制数据。

   SD/HD/3G高清HD-SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P/60HZ）。

   HD 3G-SDI光端机是高清SDI监控系统的必要传输设备，如何辨别符合SMPTE标准的SDI光端机也困惑着众多使用者，其实可以通过SDI病态码测试来验证。传输特性差的HD-SDI光端机在传输规格码率信号的时候勉强可用，但是传输不规则码率信号的时候问题立即体现，在1.5G速率下（720P或1080i应用）出现问题的概率低一些，在3G速率下（1080P应用）出现问题的概率高，主要表现为高清视频传输过程中时而出现闪屏、黑屏、蓝屏，不能保证画面连续流畅播放，导致这些问题的原因主要有二：其一，采用的HD-SDI光端机方案不成熟或者设计缺陷，这个原因占小部分；其二，成本因素，市面上大部分的HD-SDI光端机采用普通SFP光模块，即用1.25G速率和2.5G速率的数字SFP光模块来代替HD-SDI光端机专用VIDIO SFP光模块，这样不可避免传输码率不规则的时候出现大量误码。HD-SDI光端机的应用领域有较高的画面质量要求，自然不可容忍画面不流畅，所以应采用HD-SDI光端机专用VIDIO SFP光模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。

   HD 3G-SDI光端机是一个迷你型的3Gbps HD-SDI数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI格式，可以在单模或多模光纤上长距离传输一路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号。由于采用了先进的数字光纤传输技术，在Mini-3G HD系统中用户可不作任何调整，设计简易，工作安全可靠。

1. 一路HD-SDI高清数字视频及音频信号的光纤传输

2.通过Pathological（极度恶劣环境）测试

3.SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI格式

4.支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号

5. 通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM

6. SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块

7. HD-SDI光端机专用VIDIO SFP光模块）

8. 面板接口提供数字HD-SDI视频（BNC接口）和LC光纤接口

9. 带一路RS485反向控制数据

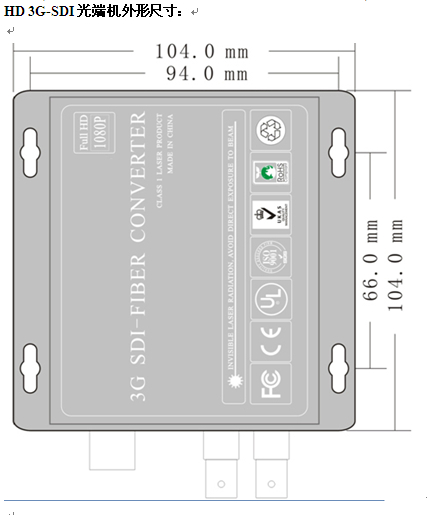

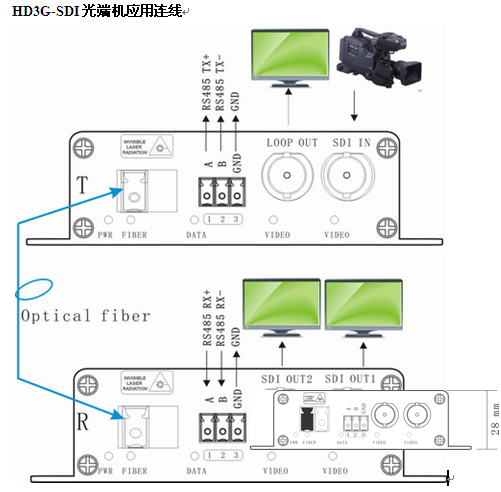

HD 3G-SDI光端机典型应用:

HD 3G-SDI高清监控系统；动物、电影拍摄；现场直播光纤传输；电视台远程演播室；军事或公安指挥与控制

HD 3G-SDI光端机规格

SDI 输入输出
信号格式	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
数据速率	270Mbit/s - 1.48Gbit/s - 3Gbit/s
电缆均衡	Automatic cable EQ (Belden 1694A cable) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI接口	BNC 75 Ohm
光纤接口	LC/PC （高清SDI光端机专用VIDIO SFP光模块）
发射机输入通道数	1
发射机环输出通道数	1
发射机输出光波长	标配1310 nm（可选1550 nm、符合CWDM传输波长）
发射机输出光功率	-9~-3dBm（可选0±3dBm）
接收机输出通道数	2
接收机光灵敏度	-18dBm～0 dBm
RS485数据格式
数据速率	0~200 Kbps
误码率	< 10-9
信道物理接口	标准凤凰接线端子
HD-SDI光端机一般指标
供电电源		DC 5 V
功耗		发射机: 1.8W   接收机: 1.5W
工作温度		-20°C to 70°C
存储温度		-40°C to 85°C
工作湿度		0 ~ 95% (无冷凝)
外壳材质		铝合金

   HD 3G-SDI光端机根据SMPTE标准设计，支持全高清（Full HD)光纤传输。 高清英文简写HD(High Definition)，对应标清是SD(Standard Definition)根据美国电影电视工程师协会(SMPTE)、国际电联(ITU)和我国国家广电的相关定义，真正的高清视频格式目前主要有三种：720P(1280×720分辨率，16∶9宽屏显示，逐行扫描/60Hz)、1080i(1920×1080分辨率，16∶9宽屏显示，隔行扫描/60Hz)、1080P(1920×1080分辨率，16∶9宽屏显示，逐行扫描/60Hz)
