Ø 基于自主知识产权的集成电路

Ø 设备支持非成帧模式(2048K)设置，应用灵活，并且能管理到远端设备的状态, 网管数据不占用用户业务时隙

Ø 可以检测到E1有没有环回，并通过指示灯指示出来, 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包，防止交换机死机；

Ø 可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线

Ø 有E1故障转移功能，可以设置E1线路故障时不往以太网接口发LINK信号；

Ø 以太网支持超长包，最大包长度支持到2036字节

Ø 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能

Ø 以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议；

Ø 以太网口支持AUTO-MDIX（交叉线和直连线自适应）；

Ø 内部有以太网数据监控自动复位功能，不会死机；

Ø 可以实现本端以太网口的5种任意模式的设置，并可以实现对AUTO-MDIX功能的并闭；

Ø 提供2种时钟方式：E1主时钟，E1线路从时钟

Ø 可以在本端强制让对端设备的速率跟随本端（非成帧时无效）

Ø 提供3种环回功能：E1本端自环(ANA),以太网本端自环(DIG)，命令对端以太网自环(REM)

Ø 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置

Ø 机架式设备网管接口采用SNMP;

Ø 实现本端设备与对端设备的电压与温度的监视，并可设置温度告警的阀值；

Ø 可以组成以太网E1网桥(A)－－-E1光纤Modem(B)－－-以太网光纤Modem(C)的拓扑结构

Ø 可以组成以太网E1网桥(A)－－-光以太网E1网桥(B)－－-以太网光纤收发器(C)的拓扑结构，能在A端管理到B点与C点

u E1接口

    设备E1接口均符合G.703建议

    速   率：             n*64Kbps±50ppm

    码   型：             HDB3

    阻   抗：             非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器，可适配75-2/3

                            同轴电缆)

    抖动特性：        满足G.742、G.823建议

    输入口允许衰减：0~6dBm

u 以太网接口（10/100M）

    速    率：            10/100M自适应，全/半双工完全自适应

    协    议：             支持IEEE 802.3，IEEE 802.1Q(VLAN)

    MAC地址表：    可以学习4096个MAC地址

    物理接口：         RJ45座, 支持Auto-MDIX（交叉/直通线自适应)

u 电源需求

    系统电源：          AC180V ~ 260V；DC –48V；DC +24V

    功   耗：               ≤10W

u 尺寸大小

    迷你型：             216（宽）X140（深）X31（高）mm

    19英寸：             483（宽）X138（深）X44（高）mm

u 工作环境

    工作温度：          -10℃ ~50℃

    工作湿度：          5% ~ 95% (无凝露)

    存储温度：          -40 ℃~ 80℃

    存储湿度：          5%~ 95% (无凝露)

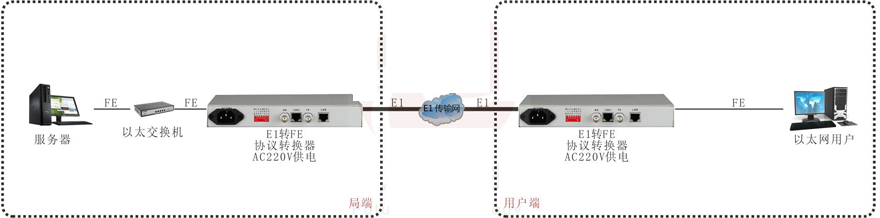

应用方案图例一

方案说明

A点的一台或多台PC机的网卡连接到以太网交换机的以太网接口，通过以太网交换机的UPLink接口与FE1-10/100Base-T协议转换器的10/100Base-T接口的连接，通过E1的传输与B点的以太网交换机及用户PC机等设备实现两点之间的以太网数据通信功能。

 1．FE1-10/100Base-T协议转换器为成对使用；

 2．设备为成帧模式，E1传输线路带宽为64k~2.048M.

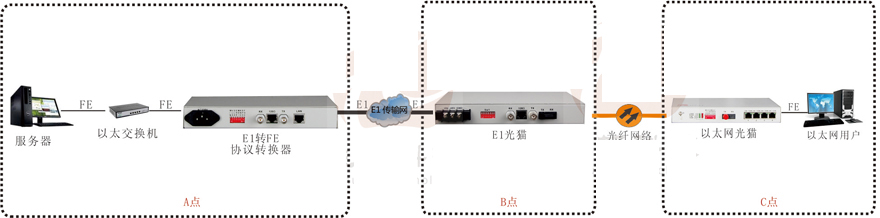

应用方案图例二

方案说明

      A点的一台或多台PC机的网卡连接到以太网交换机的以太网接口，通过以太网交换机的UPLink接口与FE1-10/100Base-T协议转换器的10/100Base-T接口的连接，通过E1的传输与B点的E1光猫,转成光纤后传到C点的以太网光猫，与以太网交换机及用户PC机等设备实现3点之间的以太网数据通信功能。 设备可设为成帧模式，E1传输线路带宽为64k~2.048M.

应用方案图例三



方案说明

        A点的一台或多台PC机的网卡连接到以太网交换机的以太网接口，通过以太网交换机的UPLink接口与FE1-10/100Base-T协议转换器的10/100Base-T接口的连接，通过E1的传输与B点的E1传以太网光口(100BaseT-FX)转换器,转成光纤后传到C点的光纤收发器，与以太网交换机及用户PC机等设备实现3点之间的以太网数据通信功能。 设备可设为成帧模式，E1传输线路带宽为64k~2.048M；此方案可以从A点网管到B点与C点。
