HDMI光端机
- 品牌： NVOC
- 型号： HDMI OTR
HDMI光端机
HDMI光端机、HDMI光纤延长器，由发射机和接收机组成，是光纤传输HDMI高清音视频的完美解决方案，能通过单芯单模或多模光纤把HDMI高清音视频、RS232数据、红外遥控功能传输到远端，高温特性好，在75℃高温环境中稳定工作。

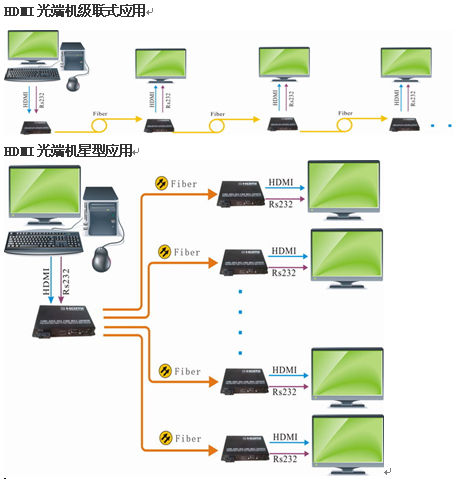

HDMI光端机可通过级联或者星型光纤布线，实现一个信号源发射，多个大屏接收显示。其中级联方式每个节点之间只需通过1根光纤连接，减少方案的复杂程度，减少施工难度，级联数量无限制，节点间传输距离可高达0-100公里，不存在市面上使用分路器方案的传输距离的问题。体积轻巧，功耗低（<3W）,可以在75℃高温环境中稳定工作，不存在工业环境应用中出现黑屏、闪屏现象。非常适合应用与地铁站台、机场、车站、体育场馆。
HDMI光端机支持:1920×1080@60Hz
DVI/HDMI高清音视频的实时传输，最大传输距离可达2公里(多模光纤)/100公里(单模光纤)。产品可应用在视频会议、多媒体信息发布、政府部门、医疗系统、商业展示、多媒体功能厅、公用事业等领域。
HDMI光端机特点
1，支持高清分辨率1920×1080@60Hz。
2，光纤传输距离最大2公里(多模光纤)/100公里(单模光纤)。
3，单芯光纤传输，无需驱动、兼容任何系统，即插即用。

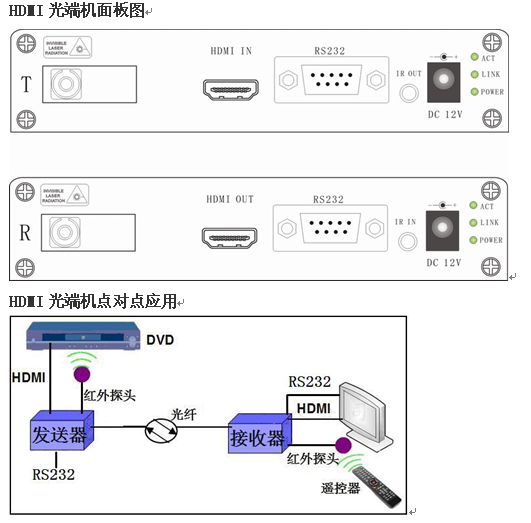

4，设备支持DVI/HDMI接口。
5，RS232控制数据，远程红外遥控功能。
HDMI光端机规格
|
|
视频输入/输出接口 |
HDMI/DVI |
|
支持HDMI版本 |
HDMI1.1 1.2 1.3 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i |
|
|
支持视频色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音频格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
输入输出TMDS信号 |
0.5-1.5Vp-p(TTL) |
|
|
输入输出DDC信号 |
5Vp-p(TTL) |
|
|
输入线缆长度 |
≤20m AWG26 HDMI 1.3 standard cable |
|
|
输出线缆长度 |
≤20m AWG26 HDMI 1.3 standard cable |
|
|
光学部分 |
光纤接口 |
单/多模 SC/FC/ST |
|
光学波长 |
850nm/1310nm/1550nm |
|
|
属性 |
尺寸（长×宽×高） |
157mmx81mmx29mm |
|
外壳 |
铝 |
|
|
颜色 |
黑色 |
|
|
净重 |
0.7Kg |
|
|
电源部分 |
适应电压范围 |
5~12V DC |
|
发送器功耗 |
3W |
|
|
接收器功耗 |
3W |
|
|
操作环境 |
工作温度 |
-20℃-75℃ |
|
存储温度 |
-40-85℃ |
|
|
湿度 |
0-95% (无凝结） |
