HDCVI光端机
HDCVI光端机是必扬光电专为长距离光纤传输HDCVI高清复合视频而设计,采用自主研发的非压缩数字光电转换技术,使用光纤点对点传输百万像素级高清视频,实现无延时、高可靠性的视频传输。单根光纤可同时传输1~4 路HDCVI高清复合视频。
HDCVI光端机支持1280H与1920H两种高清视频格式,支持1280×720和1920×1080两种分辨率,25、30、50、60四种帧率,1280H/25f、1280H/30f、1280H/50f、1280H/60f、1920H/25f、1920H/30f六种高清格式。
光学特性:
波长 |
1310nm&1550nm |
光功率 |
-8~ -3dBm / -3~+2dBm |
光纤类型 |
50/125um多模,62.5/125um 多模,9/125um单模 |
接收机灵敏度 |
-22dBm |
光学接口 |
FC、ST 、SC (可选) |
传输距离 |
0~500M(多模) / 0~40KM(单模) |
视频参数:
发送端输入电平 |
>500mVp-p |
接收端输出电平 |
1Vp-p |
输入输出阻抗 |
75欧 |
接收端上升、下降时间 |
<0.8ns |
接收端最大抖动 |
<0.2 UI |
物理接口 |
BNC接口 |
输入/输出接口数 |
1~4路 |
指示灯 |
光链、电源、数据、视频源指示灯 |
电源 |
DC5V 2A |
功耗 |
≤5W |
电源适配器 : 100V~240V 交流自适应
工作温度 : -40℃~ +85℃
存储温度 : -40℃~ +85℃
工作湿度 : 0~95% 无冷凝
无故障工作时间: ≥10 万小时

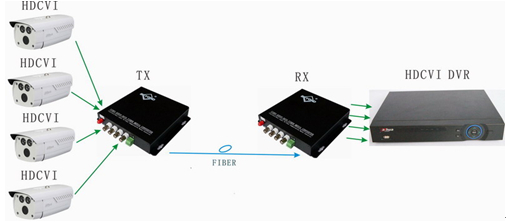

HDCVI光端机应用:
