1芯DVI光端机

一芯DVI光端机采用1芯多/单模光纤传输非压缩无延时高清DVI信号，在分辨率高达1920×1200@60Hz的情况下，可将信号传输单模光纤10公里或多模300米（万兆OM3光纤）。设备小巧，容易安装，比传统的 4 芯 DVI 光端机节省光纤资源。

使用前将发射机连接在将要使用的显示器上，按一下发射机的读写键，显示器里的EDID将被读取和存储在发射机里面，EDID的自我编程的特点使其能够适应不同分辨率的显示器系统，令其使用更加简洁、方便和可靠。

产品特点

1.延长DVI（数字视频接口）兼容设备，非压缩无延时传输高清DVI信号
2.支持视频分辨率1920×1200@60Hz，可定制支持2K/4K分辨率；
3.一芯光纤传输距离可达单模10km，多模万兆光纤（OM3） 300米
4.RGB视频信号时钟重计，非TMDS延伸
5.发送端EEPROM EDID重置（EDID手动读取）
6.无EMI电磁干扰，无雷击浪涌忧虑
7.适用于各种类型的单芯单模或万兆多模LC接头光纤
8.支持DDWG（数字化显示工作小组）DVI兼容显示器

应用范围

城市交通监控系统

公安、平安城市监控系统

高速公路安防、收费系统

工业监控(机场、化工、钢铁、石油、铁路、水利、矿山等等)

军事指挥系统、军事监控(仓库、边防、守卫、国防等等)

体育馆(现场视频、音频传输)

电视台节目传输系统，现场转播，高清视频会议系统

视频参数：

支持输出视频	DVI 1.0
输入视频信号	0.5～1.0V P-P
输入DDC信号	5V P-P (TTL)
电源	5V  DC
功耗	<2W

光学参数：

波长	850nm / 1310nm
传输模式	万兆多模 /单模
传输距离	300米 / 10KM
物理接口	1芯LC
损耗预算	12dB

一般指标:

DVI接口	1x18+1 DVI-D公头
机械尺寸	64mm×52mm×22.5mm( L/W/H)
重量	190g/对
工作温度	-20~70℃
存储温度	-20~85℃
湿度	5％～95％
工作电压	DC 5V
无故障连续工作时间（MTBF）	100000小时

系统安装要求

（1）硬件要求

在您的PC机，SUN 或Mac系统中的DVI图像控制器或卡上具有DVI端口。支持所连显示器的最大图像分辨率。如果您已经安装了DVI图像控制器或卡，对内存、CPU速度和芯片组无特殊要求。

（2）软件要求

如果在您的OS中已经安装了DVI图像控制器，就没有特殊限制。

设备安装及操作

注意事项：请使用下面的安装程序，如果没有正确遵循安装顺序，设备可能工作不正常。

第一步：分别接通PC和显示器的电源。

第二步：读取显示器的EDID，读取方法请遵循以下步骤：

（1）先打开显示器的电源，然后将DVI发射光端机的DVI接口连接到显示设备的DVI接口。

（2）连接完成后，再接通DVI发射光端机的电源，确保电源指示灯红色LED亮起。

（3）再按一下发射机电源接口右侧的“W/R”EDID读取按键，指示灯绿光闪烁后，2秒钟后持续有3秒钟绿光发出，然后绿光熄灭，说明EDID读写成功。EDID信息读取完成后，先断开发射机的电源，再取下发射端。

电源及EDID读写灯状态：正常供电时发出红光，读写EDID时发红绿双色光。

注意 ：如果改换另外一款显示器，请重新做第二步骤。

第三步：将发射机的DVI接口连接到PC的DVI接口，此时EDID指示灯会闪亮，2秒钟后熄灭。

第四步：将5V电源适配器与接收机连接，确保电源指示灯红色LED亮起。将接收机与显示器的DVI端口相连接。

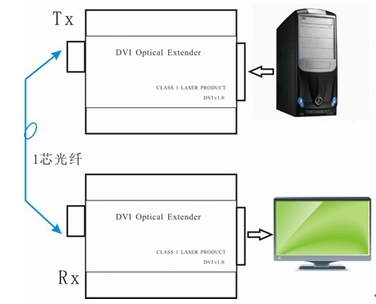

第五步：按照下图将LC光纤连接。

        接收机电源及光纤灯状态：供电时发出红光，光纤信号正常时发红绿双色光。
