广播级1分4SDI分配器

点击:
  • 品牌:   NVOC
  • 型号:   1分4SDI
  • 在线订购
产品介绍

广播级14SDI分配器

广播级14SDI分配器,一款广电行业专用的3G/HD/SD 高清SDI视频分配器,设备集成3G/HD/SD-SDI接收器,时钟恢复去抖动模块,可以将1SDI信号去抖动后分配为43G/HD/SD SDI信号。设备最高支持1080p/60 Hz3G SDI信号,并向下兼容其他分辨率。可广泛应用于SDI一对多转换,SDI信号恢复及SDI信号延长等领域。

产品特点:

1.        3G/HD/SD SDI信号输入,SDI输入信号自适应

2.        1SDI输入可分配4SDI信号输出

3.        支持1080P/1080I/720P/480I/576I/1080PSF等视频格式

4.        高清/标清SDI自适应切换

5.        广播级时钟恢复(去抖动)功能

6.        应用场合:

7.        电视台高清视频显示、传输

8.        公安交警、高速公路、应急指挥中心高清视频显示

9.        地铁站台、火车站、飞机场内高清视频多媒体信息发布系统

10.    军事演习高清视频信号的远距离传输

11.    安防监控高清视频信号的远距离传输

12.    大型演出中高清视频信号传输

 产品规格:

3G/HD/SD-SDI输入及输出

信号格式

SMPTE424M,SMPTE292M,SMPTE259M

输入通道数

1

输出通道数

4

速率

19.4Mbps to 2.97Gbps

信号标准

3G/HD/SD-SDI(自动选择)

525i, 625i;(SD-SDI

720p 50/59.94/601080i 50/59.94/60 23.98/24/25/29.9/30;(HD-SDI

1080p 50/59.94/603G-SDI

自动线缆均衡

>80m@2970Mbps, Belden 1694A cable)
>140m@1.485Gbps, Belden 1694A cable)
>250m@270Mbps, Belden 1694A Cable)

阻抗

75Ω

接口

BNC

一般指标

供电电源

DC 5 V

功耗

<2W

工作温度

-20°C to 70°C

存储温度

-40°C to 85°C

工作湿度

0 ~ 95% (无冷凝)

外壳材质

铝合金

外形尺寸(mm)

104×104×28

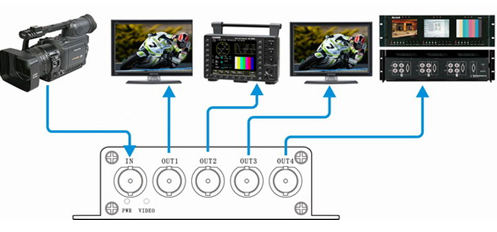

应用接线图
