DVI光纤延长器

DVI光纤延长器采用4芯单/多模光纤传输非压缩无延时高清DVI信号，在分辨率高达1920×1200@60Hz的情况下，可将信号传输单模光纤20公里或多模550米。设备小巧，容易安装。

   使用前将发射机连接在将要使用的显示器上，按一下发射机的读写键，显示器里的EDID将被读取和存储在发射机里面，EDID的自我编程的特点使其能够适应不同分辨率的显示器系统，令其使用更加简洁、方便和可靠。

产品特点：

1.延长DVI（数字视频接口）兼容设备
2.支持视频分辨率1920×1200@60Hz，可定制支持2K/4K分辨率；
3.4芯光纤传输距离可达单模20km，多模光纤550米
4.RGB视频信号时钟重计，非TMDS延伸
5.发送端EEPROM EDID重置（EDID手动读取）
6.无EMI电磁干扰，无雷击浪涌忧虑
7.适用于各种类型的单芯单模或多模LC接头光纤
8.支持DDWG（数字化显示工作小组）DVI兼容显示器

应用范围：

1.城市交通监控系统

2.公安、平安城市监控系统

3.高速公路安防、收费系统

4.工业监控(机场、化工、钢铁、石油、铁路、水利、矿山等等)

5.军事指挥系统、军事监控(仓库、边防、守卫、国防等等)

6.体育馆(现场视频、音频传输)

7.电视台节目传输系统，现场转播，高清视频会议系统

视频参数：

支持输出视频	DVI 1.0
输入视频信号	0.5～1.0V P-P
输入DDC信号	5V P-P (TTL)
电源	5V  DC
功耗	<2W

光学参数：

波长	850nm / 1310nm
传输模式	多模 /单模
传输距离	550米 / 10KM
物理接口	4芯LC
损耗预算	18dB

一般指标:

DVI接口	1x18+1 DVI-D公头
机械尺寸	64mm×52mm×22.5mm( L/W/H)
重量	220g/对
工作温度	-20~70℃
存储温度	-20~85℃
湿度	5％～95％
工作电压	DC 5V
无故障连续工作时间（MTBF）	100000小时

使用说明：

注意事项：请使用下面的安装程序，如果没有正确遵循安装顺序，设备可能工作不正常。

第一步：分别接通PC和显示器的电源。

第二步：读取显示器的EDID，读取方法请遵循以下步骤：

（1）先打开显示器的电源，然后将DVI发射光端机的DVI接口连接到显示设备的DVI接口。

（2）连接完成后，再接通DVI发射光端机的电源，确保电源指示灯红色LED亮起。

（3）再按一下发射机电源接口右侧的“W/R”EDID读取按键，此时R/W指示灯亮起，表示正在读取当前显示设备的EDID信息。10秒钟之后指示灯熄灭表示EDID信息读取完成，EDID信息读取完成后，先断开发射机的电源，再取下发射端。

注意 ：如果改换另外一款显示器，请重新做第二步骤。

第三步：将发射机的DVI接口连接到PC的DVI接口，此时EDID指示灯会闪亮，2秒钟后熄灭。

第四步：将5V电源适配器与接收机连接，确保电源指示灯红色LED亮起。将接收机与显示器的DVI端口相连接。

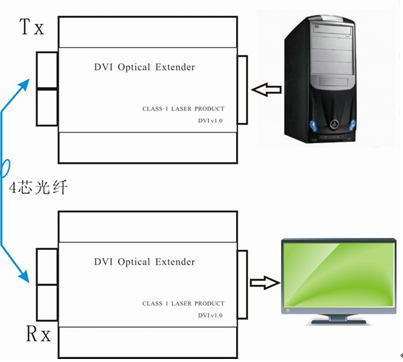

第五步：按照下图将LC光纤连接，当4芯光纤一一对应连接好后，接收机绿色光纤灯1~4亮起。

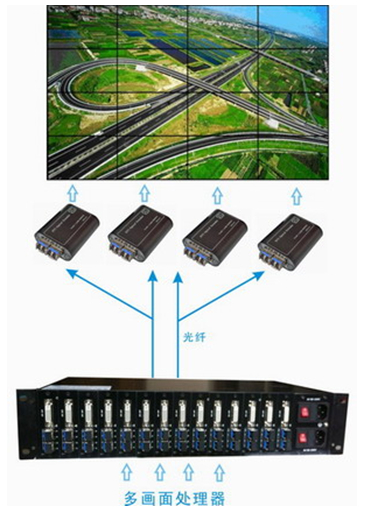

   DVI光纤延长器长距离大屏拼接应用示范：

   发射机可以上2U机箱，连接多画面处理器（又称多画面控制器，多画面拼接器，显示墙处理器，大屏幕处理器又称大屏幕处理器控制器，大屏幕处理器拼接器、显示墙处理器），经过光纤传输后，独立式接收机与各拼接屏连接。
