移动演播室用SDI光纤传输机
SDI光端机专为广播电视行业定制,作为广电现场直播的长距离光纤传输设备,此多业务SDI光端机可传输:1080P-60HZ的SDI信号、双向广播甲级模拟音频信号、10/100M自适应以太网信号(该以太网信号带宽可达真正百兆速率,国内光端机行业极少厂商能做到)、多路RS485/RS232总线数据,也同时可以集成模拟视频信号,方便现场直播过程的航拍、高清SDI视频采集、编辑。即可用光纤传输SDI视频、TALLY、Remote控制,返送视频(SDI或CVBS信号)、双向语音通话、同步信号(GEN-LOCK),应用于电视台演播厅,EFP(Electronic Field Production)电子现场制作,大型体育比赛和大型庆典活动直播现场,支持FULL HD全高清1080P-60HZ。 SDI光端机产品最早为广电行业客户开发使用,应用于电视台演播厅,大运会直播现场,后来延伸至1080P高清监控领域,可带反向控制数据;速率是1.485G(也称1.5G,对应SMPTE-292M标准,支持720P)和2.97G (也称3G,对应SMPTE-424M标准,支持FULL HD全高清1080P-60HZ)。SDI光端机的应用领域有较高的画面质量要求,应采用SDI光端机专用VIDIO SFP光模块,才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。后来应国外广电设备客户需求开发,增加其他模拟视频、音频和多路总线数据等功能。 1.一路HD-SDI高清数字视频及音频信号的光纤传输 2.通过Pathological(极度恶劣环境)测试 3.可选SDI视频、TALLY、Remote控制,返送视频(SDI或CVBS信号)、双向语音通话、同步信号(GEN-LOCK)、真正百兆速率以太网 4.符合SMPTE 311标准。 5.SD, HD, 3G 输入自动检测,支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率;支持新的1080P 3Gbps HD-SDI格式 6.支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号 7.通过多模或单模光纤进行可靠的传输,单模光纤10KM以上,最远可达80KM 8.SFP光纤模块不需断电即可更换,可根据实际传输距离灵活选用光纤模块(SDI光端机专用VIDIO SFP光模块) 9.配套业务可以选择多路模拟视频、音频、工业数据 10.面板接口提供数字SDI视频(BNC接口)模拟视频、音频(数据端子)、工业数据接口和光纤接口 SDI参数:
音频参数:
数据参数:
以太网参数:

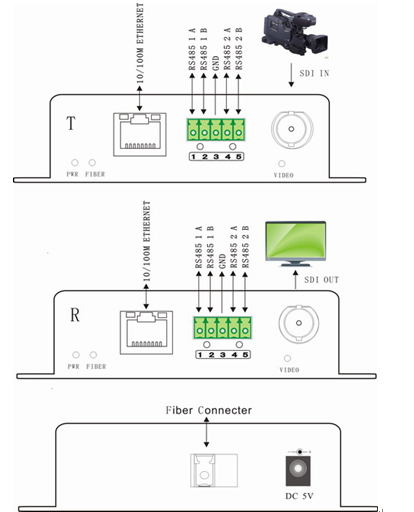

多功能SDI光端机接线图:

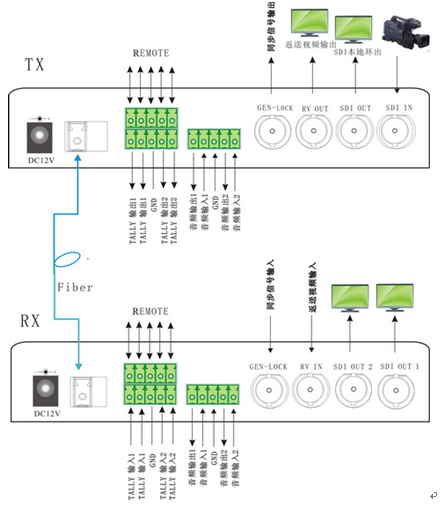

移动演播室用SDI光端机接线图:
|
