VGA光端机

1、VGA光端机发射机性能指标

输入接口 -------------------------------- 1路HD15F（VGA）

本地监视输出 -------------------------------- 1路HD15F（VGA）

光输出接口 -------------------------------4路LC光接口（R G B CK）

光纤类型 ---------------------------------单模(1310nm) 、 多模（850nm）

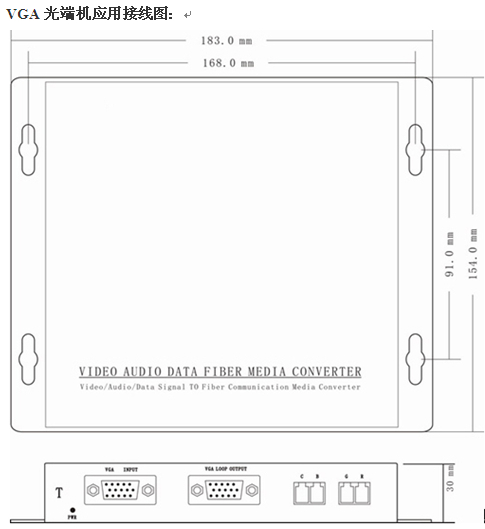

体    积 --------------------------------- 183mm X 154mm X 30mm

功    耗 --------------------------------- 3W

2、VGA光端机接收机性能指标

光输入接口 ------------------------------- 4路LC光接口（R G B CK）

光纤类型 ---------------------------------单模(1310nm) 、 多模（850nm）

输出接口 --------------------------------1路HD15F（VGA），1路DVI， 可同时输出

体    积 --------------------------------- 183mm X 154mm X 30mm

功    耗 --------------------------------- 3W

3、支持显示模式 -------------------------VGA/XGA/SXGA/UXGA

4、传输距离 -----------------------------单模20km/多模0.55km

5、一般规格

工作电源 : 100V~240V 交流自适应

工作温度 : -20℃~ +70℃

存储温度 : -40℃~ +85℃

工作湿度 : 0~95% 无冷凝

VGA光端机特点：
无压缩、无延时
光纤传输VGA信号
支持VESA标准分辨率
本地VGA环路输出
接收端VGA、DVI双输出VGA光端机性能：
VGA光端机光纤接口----4个LC光接口

VGA光端机通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM，光口使用SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块VGA光端机波长---850/1310
VGA光端机应用场合：
1.多媒体系统
2.大屏监控
3.大型超市
4.城市广场

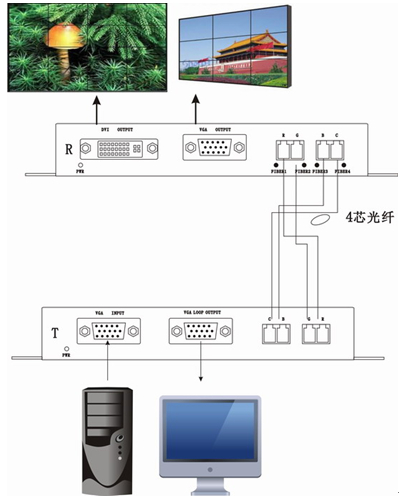

VGA光端机有单模和多模两个系列产品。VGA光端机由发射机和接收机两部分组成，使用4根光纤传输1路VGA信号，最大传输距离单摸80km,多模0.55km。主要用于大型显示系统中计算机图像的长距离传输。发射机输入为1路VGA信号，1路监视输出，可用于连接本地监视器。输出为4路LC光纤接口，分别为R、G、B、CK（R G B为红绿蓝三基色，CK为时钟信号）。接收机的输入为4路LC光纤接口，分别为R、G、B、CK。有1路VGA输出，1路DVI输出，两路可同时输出。不但可以实现模拟VGA信号长距离传输，而且可以实现模拟VGA信号到数字DVI信号的转换。支持采样时钟频率调节、采样时钟相位调节、图像水平位置调节、图像垂直位置调节。在进行系统连接时，必须将收发两端的光纤接口R、G、B、CK对应连接，不可交叉连接，否则将无法传输信号。

VGA光端机目前主要有两种技术方案，其一是高清VGA光端机，使用无压缩无延时技术，使用四芯光纤来传输一路高清VGA信号，用到4个激光器来分别传输R、G、B、CK（R G B为红绿蓝三基色，CK为时钟）信号，VGA光端机信号带宽可达到4.95Gbps(Max)，支持最高分辨率---1920*1200（60Hz），可以轻松达到1080P要求，这种方案专门用于传输高清级别的视频信号，局限性是需要用四芯光纤来传输，占用较多光纤资源，但是目前四芯光缆非常经济，应该不会导致工程造价成本高，能提供这种高清VGA光端机如深圳必扬光电；其二是使用压缩编码方式来做，这种做法可以使用一个激光器来做，只需用一根光纤连接，可以带鼠标、键盘、音频接口等，相当于把电脑主机面板延长到远端来操作，但是这种做法也有局限性，由于带宽不足，最高分辩率无法达到高清要求，能支持显示的分辩率也是比较有限，而且图像经压缩处理有有一定的延时，如对图像效果没有很高要求可以选用这种光端机。VGA光端机是通过光纤传输高分辨率（最高1920x1200）模拟或数字计算机视频信号并毫无损失的把图象信号传送到几百米甚至几公里外的显示终端上进行显示的设备。

VGA光端机采用纯数字传输模式，能从根本上克服普通铜芯电缆传输系统在传输高频带信号时造成的拖尾、重影等现象，清晰的重现图象画面。VGA光端机传输的是光信号，没有电磁辐射，系统具有极高的保密性。同时VGA光端机把显示设备和信号源在电气上完全的隔离开来，具有极高的抗干扰能力。

VGA信号光纤传输系统与传统的模拟信号电缆传输方式比较，在以下方面具有明显的优势。

第一． VGA信号远距离高质量传输。由于采用数字化光纤传输方式，彻底消除了模拟信号在电缆中长距 离传输产生的信号模糊和拖尾现象。信号传输基本达到无损失，图象清晰再现。

第二．发射器和接收器无电气连接，实现了完全电隔离，因此可彻底消除地线干扰。

第三．光信号易于屏蔽，无电磁辐射，保密性好。
