级联视频在工业安全中的应用
2014-5-20 22:00:38 点击:

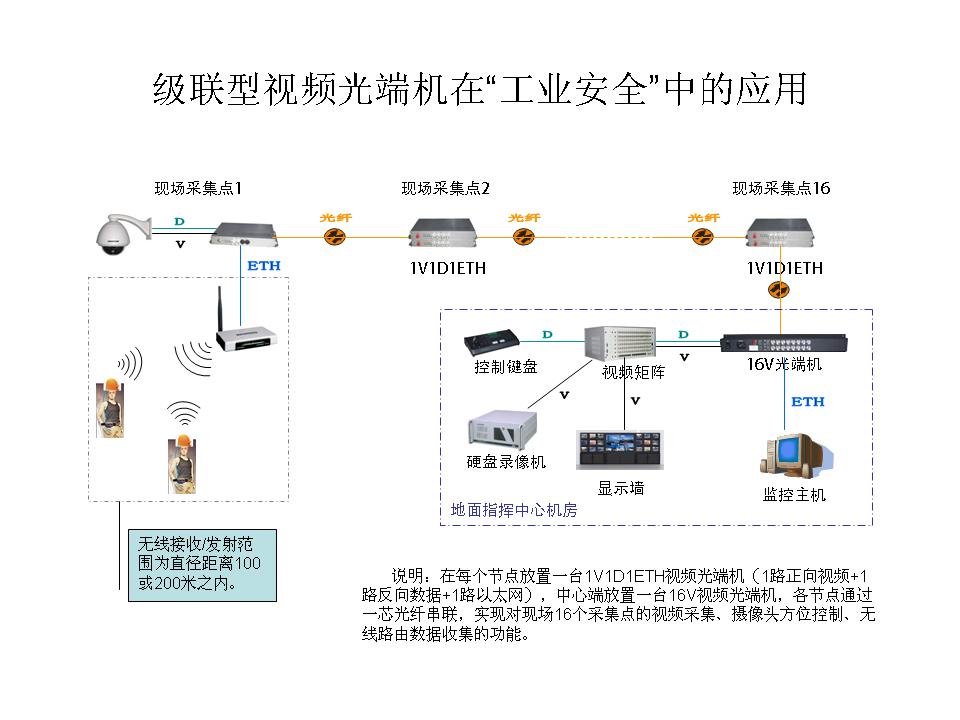

考虑到煤矿井道的环境情况,在这里我们采用级联视频的方案。在井道铺设一芯光纤,将沿途的各采集节点串联起来。在节点1放置一台1V1D1ETH(1路正向视频+1路反向控制数据+1路共享式以太网)视频光发射机,在节点2~16各放置一台1V1D1ETH级联视频光端机(具备1个上行光口和1个下行光口),在中心机房放置一台16V1D1ETH视频光端机,实现对现场16个采集点的视频收集、摄像头方位控制、无线路由数据收集的功能。
本方案具备以下几个优势:
l 选用的视频光端机设备为室外型,具有容易安装、方便维护、即插即用的特点,从而降低施工、维护成本。
l 比较传统的点对点视频传输,采用级联型视频传输能够节约光纤资源,从而节约系统成本。
可支持光线路保护功能,当节点中某台设备故障,系统会自动将光路直接接通,屏蔽掉故障设备,因此不影响整个链路传输,保证了传输链路的高稳定性、可靠性。
